В
наше время для
оперативного руководства
предприятием необходимы
средства связи такие как
сотовая и радиосвязь. Но
сотовая связь не всегда
отвечает поставленной
задаче. Например, нет
смысла оснащать сотовыми
трубками охранников
предприятия т.к.
необходимо время от 4-х до
10-и секунд для соединения.
А это ведь обеспечение
безопасности! Кроме всего
прочего при оснащении
автомобилей радиосвязью
Вы экономите свое рабочее
время и горюче-смазочные
материалы (ГСМ) на 10-12 %.
Ниже мы расскажем Вам о
существующих системах
радиосвязи.
Симплексная
радиосвязь
Самый простой режим связи-
симплекс, когда все
абоненты работают на одной
частоте и каждый абонент
слышит переговоры другого.
Такой режим связи
используется милицией,
пожарными, скорой помощью,
такси, охранными службами.
Так же эта система
применяется для создания
производственно-
технологической
радиосвязи на заводах и
других предприятиях. Эта
сеть состоит из базовой
станции (антенна которой
устанавливается на крыше
здания) и нескольких
носимых или возимых
радиостанций. Чем выше
расположена (высота
подвеса) базовая антенна,
тем больше дальность
связи. По этой схеме
дальность связи между
базовой и возимой станцией
составляет 30-70 км, между
возимыми 5-12 км, а между
носимыми 2-5 км. Для
увеличения дальности
связи между возимыми или
носимыми радиостанциями,
минуя диспетчера, на
базовой станции
устанавливается
симплексный ретранслятор
(симплексор), работающий на
одной частоте. При
появлении сигнала от
мобильного абонента,
симплексор записывает
речь в цифровую память, а
при пропадании
воспроизводит ее в эфир.
Установка симплексного
ретранслятора снижает
затраты на базовое
оборудование и
значительно увеличивает
дальность связи. При
работе через симплексный
ретранслятор происходит
снижение оперативности
связи, т.к. необходимо
время на воспроизведение
сигнала. Допустим, Вы
произнесли фразу
длительностью 5 секунд,
следовательно,
воспроизводиться в эфир
она тоже будет 5 секунд и
т.д., соответственно время
затраченное на передачу
информации будет
равняться 10 секундам. В
качестве симплексного
ретранслятора может
использоваться
непосредственно
симплексор или компьютер с
программным обеспечением.
В последнем случае может
осуществляться запись
радиопереговоров на
жесткий диск компьютера.
Полудуплексная
радиосвязь
Полудуплексная система
применяется так же, как и
симплексная, для
увеличения дальности
радиосвязи на больших
расстояниях. Различие
только в том, что все
радиостанции этой системы
принимают сигнал на одной,
а передают на другой
частоте, соответственно-
нет потери в оперативности
связи, как в системе с
симплексором.
Полудуплексная связь
дороже симплексной, но она
более эффективная.
Цифровая
радиосвязь
Преимущество цифровых
технологий
Эффективное использование
радиочастотного спектра
Защита радиопереговоров
от прослушивания
Общий, групповой и
индивидуальный вызовы
абонентов
Аварийные вызовы с
приоритетом, одинокий
работник
Передача текстовых
сообщений и GPS данных
вместе с голосом
Улучшение разборчивости
речи при сильных
акустических помехах
Увеличение на 40% срока
непрерывной работы
аккумуляторных батарей
Основными потребителями
систем на базе цифровых
технологий являются
предприятия служб
безопасности (охрана),
строительные организации,
транспортные службы
(такси), а также службы
обеспечения и охраны
правопорядка.
Структура
радиоинтерфейсов стандарт
dPMR и DMR
Увеличенная
зона уверенной радиосвязи
По сравнению с
системами радиосвязи
использующих аналоговый FM
сигнал, цифровые системы
обладают преимуществами
на границе зоны
обслуживания, так как
способны обеспечить
лучшую разборчивость речи.
Лучшее
качество аудио сигнала
Цифровые
радиостанции используют
вокодеры, которые
удовлетворяют требованиям
стандарта AMBE+2 и д.р.
Вокодер преобразует
аналоговый аудиосигнал в
цифровой и обеспечивает
подавление разного рода
помех, шумов и пр.
Вследствие этого
обеспечивается лучшее
качество звука, и
соответственно
разборчивость речи.
Скрытность речевых
сообщений
Использование
цифровой модуляции
затрудняет контроль
цифровых радиостанций при
помощи аналоговых
радиостанций и
радиосканеров.
Дополнительно повышенной
скрытности
радиопереговоров также
способствует 15-ти
разрядный цифровой
скремблер.
Переход к цифровым
видам радиосвязи,
конверсия
Цифровые системы
радиосвязи позволяют
пользователям плавно
организовать переход с
аналоговой радиосвязи в
цифровую не прерывая
эксплуатацию существующей
радиосети. Если
предполагается увеличение
количества абонентов
радиосети цифровые
системы являются верным
выбором. Обычную цифровую
систему связи можно также
как и аналоговую
модернизировать до
транкинговой системы и
существенно увеличить
количестве абонентов.
Подключение к сети
интернет
Так как в цифровых
системах используются
цифровые сигналы, то
многократно облегчается
взаимодействие цифровой
радиосети с сетью
интернет. Это способствует
увеличению зоны
обслуживания путем
объединения двух и более
цифровых ретрансляторов
или транкинговых
радиосистем.
Расширенные
возможности голосового
вызова
В цифровых системах
имеется возможность
избирательного вызова и
группового вызова, одной
радиостанции в адрес
другой радиостанции, одной
радиостанции в адрес
группы радиостанций, одной
радиостанцией в адрес всех
пользователей. Существует
приоритет вызова.
Предусмотрено несколько
уровней приоритета. Это
может быть персональный,
групповой или вызов между
радиосетями.
Передача данных
В режиме передачи
данных можно отправлять и
принимать короткое SMS
сообщения объемом до 100
знаков. В режиме
статусного вызова можно
отправить и принять 32
заранее введенных
статусных сообщения.
Передача данных может быть
использована в качестве
средства специальных
функций, например,
дистанционного контроля
радиостанции, подавления
радиостанции и
восстановления ее
работоспособности, а также
передачи GPS данных о своем
местоположении, скорости,
высоте над уровнем моря и
т.д. Также цифровые
радиостанции можно
использовать в качестве
радиомодема,
обеспечивающего передачу
телеметрии.
Дополнительные услуги
Аварийный
вызов
Это функция
автоматизированной
передачи сигнала аварии
диспетчеру или любой
другой радиостанции. Для
активации этой услуги
могут использоваться
функции "человек
упал" или "одинокий
работник".
Аварийный вызов с
приоритетом
Если радиосеть находится в
занятом состоянии, при
активировании этой
функции, действующие
вызовы прерываются, и
приоритет предоставляется
аварийному вызову.
Дистанционный
контроль
Диспетчер имеет
возможность дистанционно
включить передатчик
радиостанции и
осуществлять в течении
запрограммированного
интервала времени
контроль окружающего
звукового фона
передаваемый микрофоном
радиостанции.
Дистанционное
подавление радиостанции
Существует возможность
дистанционно отключить
или блокировать работу
потерянной или украденной
радиостанции с целью
безопасности, тем самым
предотвратить
прослушивание переговоров
злоумышленником.
Дистанционное
отключение и включение
радиостанции
Эта функция позволяет
временно блокировать и
разблокировать работу
радиостанции.
Работоспособность можно
восстановить после
передачи определенной
команды или после ввода
пользователем секретного
пароля.
Ответный вызов
Существует возможность
сохранить в памяти до 10
пропущенных входящих
вызовов для дальнейшего
ответа вызывающим
абонентам.
Установление
очередности обработки
вызовов
В случае если вызываемый
абонент или радиоканал
занят, соединение для
очередного вызова
устанавливается
автоматически при
освобождении канала.
Автоматическая
идентификация вызываемого
абонента
При приеме входящего
вызова на дисплей
радиостанции выводится ID
код вызываемого абонента
или его имя если
соответствующему ID коду
присвоено имя вызываемого
абонента.
Получение
информации при позднем
включении радиостанции
Если включение вашей
радиостанции или
вхождение в зону
устойчивой связи
произошло в момент, когда
передача вызова уже
производилась,
радиостанция выводит на
дисплей ID код или имя
вызывающего абонента. При
необходимости можно
установить с ними
радиосвязь.
Новые виды цифровой
радиосвязи
DMR (Digital Mobile Radio) –
открытый стандарт ETSI
цифровых систем впервые
опубликованный в 2005.
Основной целью разработки
являетя возможность
постепенного перехода от
аналоговых сетей связи к
цифровым с минимальными
вложениями. Использует

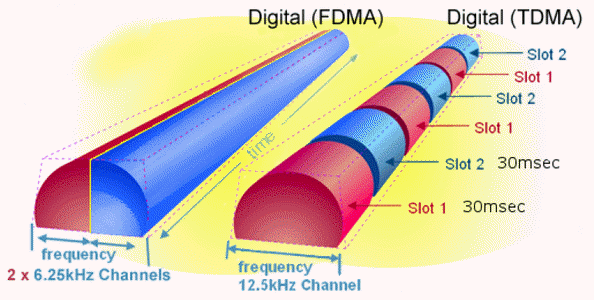

технологию TDMA (Time Division Multiple
Access), благодаря временному
разделению частотного
канала шириной 12,5 кГц на
два тайм-слота или
логических каналов,
обеспечивается два
разговорных канала. К
особенностям стандарта
стоит отнести возможность
работы абонентского
оборудования как в
цифровом, так и в
аналоговом режиме, таким
образом осуществлять
плавный переход к цифровой
системе радиосвязи.
http://dmrassociation.org/
dPMR (Digital Private Mobile
Radio) – открытый стандарт ETSI
цифровых систем
представленый в 2006 году.
Использует технологию
многостанционного доступа
с частотным разделением
каналов FDMA (Frequency Division Multiple
Access), принятый ETSI в
качестве европейского (ETSI
TS 102 490 и TS 102 658). В системах
dPRM в полосе 12.5 кГц
организуется два
частотных канала по 6.25 кГц
каждый. dPMR так-же как и DMR
предназначен для
реализации недорогих
цифровых решений, как
конвенциональных, так и
транкинговых.
http://www.dpmr-mou.org/
NXDN (Nexedge) это
стандарт транкинговой
радиосвязи, так же как и dPMR
основан на технологии FDMA,
использует частотное
разделение каналов на
полосы 12,5 кГц и 6,25 кГц,
однако в отличии от
вышеописанного dPMR не
является открытым
стандартом. Форум создан в
июле 2008 года компаниями
Kenwood Corporation, Icom Incorporated, Kenwood
USA Corporation, Icom America Incorporated,
Aeroflex Wichita Inc., Daniels Electronics Ltd.,
Ritron Inc. и Trident Datacom Technologies, Inc.
d/b/a Trident Micro Systems.
http://www.nxdn-forum.com/
|
